Transformer une radio vintage en enceinte Bluetooth
Les jolies radios qui ne savent pas lire une playliste de smartphone n’ont plus la cote. Et si on mixait les enceintes Bluetooth dernier cri, souvent chères ou dénuées de charme, avec un appareil désuet?
La première raison de s’amuser à transformer un vieux transistor en enceinte Bluetooth est esthétique : les radios AM/FM ont dès leur apparition sur le marché été des objets prisés des designers, comme aujourd’hui les enceintes portables. Sauf qu’une enceinte signée coûte 100€ ou plus. Autre bonne raison de se lancer dans ce hack facile et rétrotech en diable. Le procédé est sensiblement le même pour toutes les radios à qui l’on veut donner une seconde vie connectée.
Matériel nécessaire :
– Une radio AM/FM portable
– Une enceinte Bluetooth premier prix
– Un fer à souder
Etape 1: choisir une radio
La première étape consiste à trouver une radio vintage portable au look sympa. A moins d’en avoir une, remisée au grenier, il suffit de chiner sur Internet ou dans la vraie vie. Le choix est immense, des antiquités aux modèles exotiques (japonais, américain…). Ou soviétique, comme dans le tutoriel que propose l’Estonien Madiska, qu’on vous présente ci-dessous.

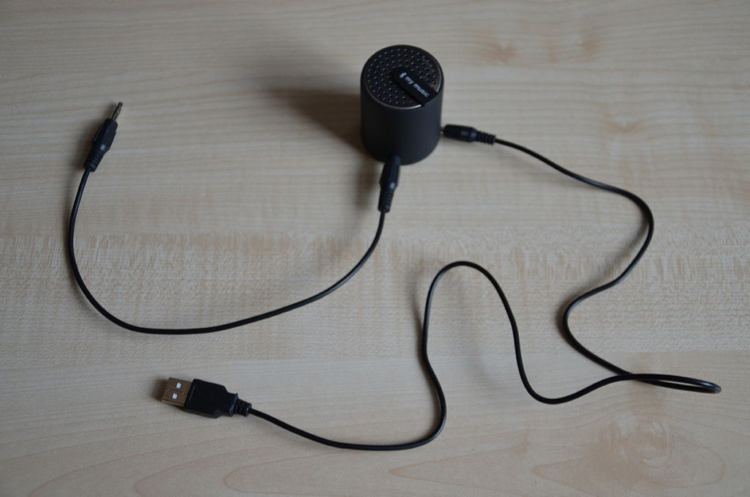

Etape 2: trouver une enceinte Bluetooth
Une enceinte Bluetooth premier prix ou son équivalent d’occasion à sacrifier. Coût estimé : entre 6 et 10€.
Etape 3: vider la radio de ses composants
Retirer tous les composants qui concernent la partie radio et ne conserver que l’interrupteur marche/arrêt et le haut-parleur.
Etape 4: retirer l’émetteur de l’enceinte Bluetooth
Démonter l’enceinte et récupérer l’émetteur Bluetooth. Conserver la pile rechargeable et le câble USB pour le chargement.
Etape 5: relier le haut-parleur radio à l’émetteur Bluetooth
Souder les fils du haut-parleur original de la radio sur le contact de l’émetteur Bluetooth : facile, c’est le contact qui était relié au haut-parleur de l’enceinte Bluetooth. La pile rechargeable par USB de l’émetteur servira à alimenter l’ensemble.
Etape 6: remontage

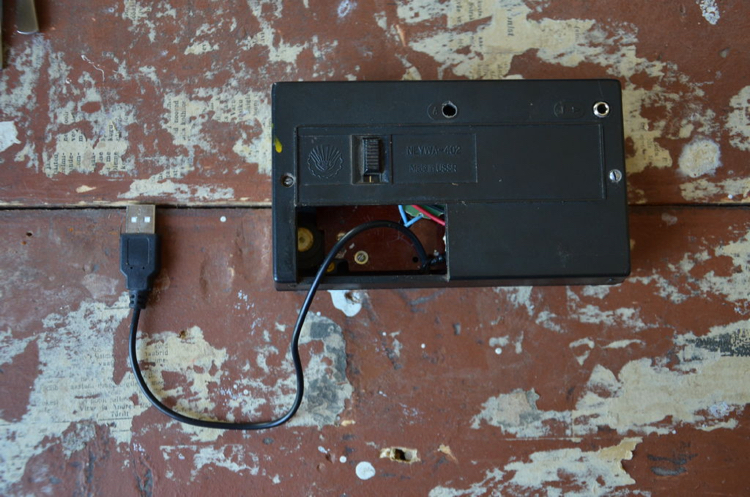

Placer l’émetteur Bluetooth de manière à orienter la sortie du cable USB du côté de l’ancien logement à piles. Ce dernier servira d’espace pour replier le cable.
Le résultat en vidéo par Madiska:
Un cran au-dessus
Si vous vous sentez enhardi et que votre modèle de radio est plus imposant, vous pourriez vouloir intégrer un haut-parleur plus puissant.
Il faudra vous procurer une alimentation en rapport et vous gagnerez également en autonomie (un chargeur et une batterie de 2500 mAh par exemple). On vous recommande ce tutoriel à partir d’une ancienne radio AM Toshiba (30€ environ).
Evidemment, moins on garde d’éléments d’origine, plus les prix grimpent : on sort de l’upcycling pour entrer dans une forme de restauration d’objets anciens. Certains en font même un petit commerce à la revente sur des radios de collection (cf. photo de couverture).
Niveau maker débutant: le tutoriel de Madiska à partir d’un transistor soviétique
Niveau avancé: le tutoriel à partir d’une radio Toshiba
